奇歷士專註高速射頻ADC芯片正向研發，聚焦測試測量、光通信、星載電子、電力監測等高價值賽道，具備芯片、參考方案、板卡、技術支持端到端國產交付能力，構建起2X、3X、4X完整高速ADC產品矩陣。

2X系列主力產品為12位精度、10.4Gsps高速射頻ADC芯片，內置高性能ADC采樣保持電路，具備優異模擬帶寬、低孔徑抖動、高ENOB有效位數與高無雜散動態範圍，支持JESD204B子類1確定性同步接口，可對標替代海外主流器件ADC12DJ5200、AD9213，在同等核心性能條件下，整機功耗較兩款海外芯片降低30%以上，廣泛適配高端頻譜儀、采樣示波器、高速數據采集系統。

3X系列采樣速率覆蓋10M‑600M，精度覆蓋12位‑16位，面向工業控製、醫療設備、消費電子、通信多領域，兼顧高精度與高可靠性，主打高性價比與穩定供貨，滿足通用測量、信號采集、精密傳感等場景國產化替換需求。

4X系列為12位精度，面向20G‑100G超高速應用，瞄準下一代40‑80GHz毫米波高端儀器，持續提升模擬帶寬、采樣率、動態範圍，拓展6G預研、星載電子、毫米波雷達、高速光通信測試等前沿場景，支撐國內儀器廠商完成全譜系高端測試設備產品叠代。

實時示波器是電子測試領域的核心儀器，核心作用是捕獲、復現高速電信號時域波形，觀測信號幅度、邊沿、噪聲、抖動、眼圖等關鍵特征。
整機工作鏈路：被測高速信號輸入 → 模擬前端程控衰減放大網絡 → 高速ADC完成模數轉換 → FPGA/RPU實時處理單元執行同步、觸發、數據緩存 → 波形數據上傳上位機完成波形繪製、參數測量與分析。
其中高速ADC以及片內采樣保持電路是決定示波器帶寬、有效位數、波形保真度的核心器件；RPU作為數字處理單元，僅處理數字采樣數據流，無法修復模擬前端引入的噪聲、抖動與信號畸變，整機性能上限由模擬采集鏈路決定。

從市場規模來看，2026年國內實時示波器整體市場規模約62億元，年復合增速約8%。高速、寬帶寬機型是增長主力，下遊覆蓋光通信、高速數字接口、毫米波雷達、半導體研發、6G預研、科研院所等場景。當前國內高端寬帶實時示波器大量依賴海外芯片方案，高速ADC等核心器件供貨周期長，成本高，國產儀器廠商面臨硬件設計門檻高、開發周期長的現實痛點，國產化替代空間廣闊。

針對行業痛點，奇歷士正式推出覆蓋10GHz‑80GHz帶寬的全系列高速ADC芯片及實時示波器參考設計方案，打通芯片器件到系統參考方案的完整交付能力。

整套參考設計基於奇歷士2X、4X系列高速ADC芯片搭建，交付完整可落地的系統參考，包含射頻模擬輸入前端、阻抗匹配與程控衰減網絡、低相位噪聲時鐘與SYSREF同步單元、ADC采集鏈路、RPU實時處理單元、波形觸發邏輯、高速緩存、上位機接口全套參考資料，同步輸出器件選型清單、PCB布局指南、驅動與邏輯參考代碼，大幅降低國產儀器廠商高速寬帶示波器的開發門檻，縮短產品研發周期。

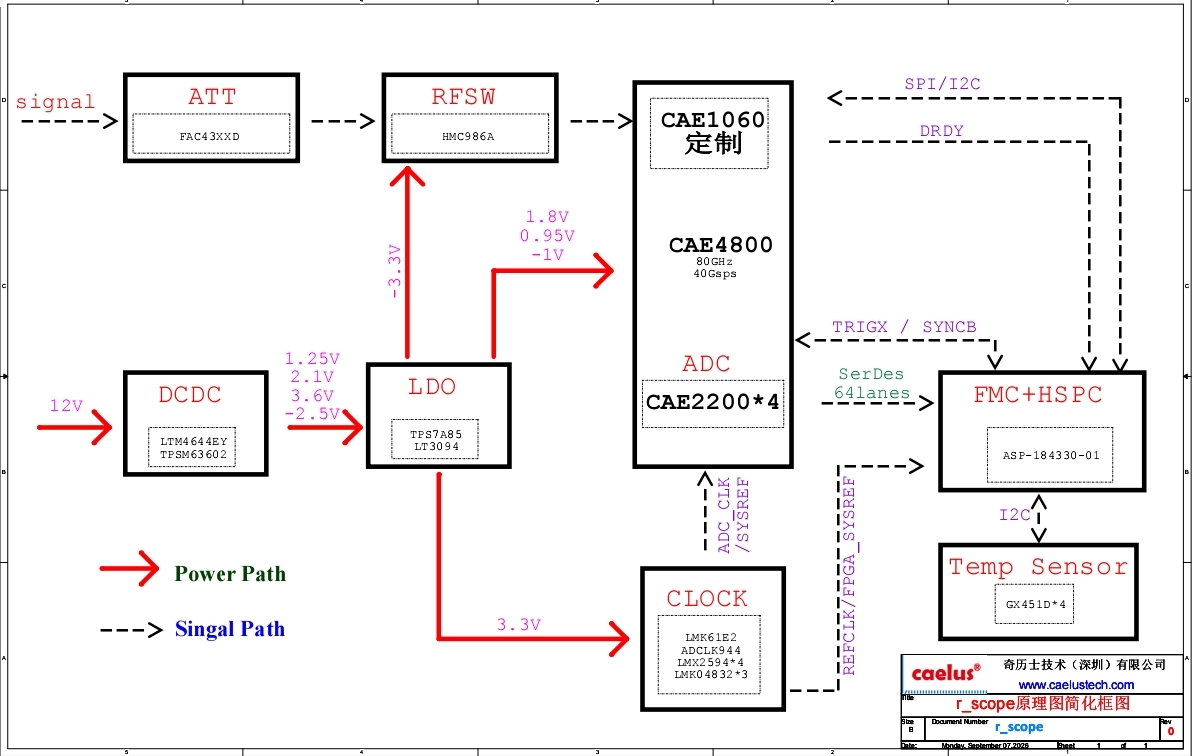

完整信號鏈路：被測高速信號輸入 → 程控衰減/放大模擬前端 → 奇歷士高速ADC（內置采樣保持電路） → JESD204B串行數據流 → RPU實時處理單元 → 波形緩存、觸發判斷、參數測量 → 輸出至上位機完成波形顯示與分析。

ADC采樣保持電路是高頻實時采集的關鍵，在信號采樣轉換瞬間凍結瞬態電平，抑製信號畸變。如果采樣保持電路性能不足，送入RPU的采樣數據本身已經失真，即便RPU算力再強，也無法依靠數字算法還原真實波形。奇歷士ADC內置高性能采樣保持電路，保障給到RPU的原始采樣數據真實可靠。

該方案帶來多重產業價值：
第一，依托2X系列成熟量產芯片，原生信號質量優異，減少RPU數字補償算力開銷，充分釋放RPU算力用於觸發、同步、實時信號分析核心業務，無需過度堆砌高階RPU硬件，優化整機BOM，提升系統性能‑性價比。
第二，基於JESD204B子類1確定性延遲，支持多片ADC交織擴展，擡升系統等效采樣率與模擬帶寬，保障多通道之間通道偏斜指標，滿足多通道並行高速采集需求。
第三，完整系統參考方案，規避高頻硬件設計陷阱，儀器廠商可在此基礎上快速二次開發，聚焦產品差異化功能，縮短上市周期。
第四，全部基於國產高速ADC芯片，供應鏈自主可控，支持產品定製叠代，擺脫海外器件交期約束。

該套芯片與參考設計方案面向高速數字接口測試、光模塊研發驗證、毫米波雷達測試、6G太赫茲通信預研、半導體瞬態特性測試等場景，服務儀器廠商、科研單位的評估與產品開發。

綜上，覆蓋10G至80G帶寬的高速ADC芯片與實時示波器參考設計方案，是奇歷士從芯片器件向系統方案延伸的重要成果。依托2X成熟產品、3X通用采集系列、4X超高速前瞻系列完整產品矩陣，為國產實時示波器提供高保真采集鏈路底座，助力國內高端測試儀器向更高帶寬檔位突破，加速高端測試儀器國產化落地。
